Y System Resbiradol: Gwarchodwr
Mae olew trawsnewidyddion yn llawer mwy nag iraid neu lenwad syml. Wrth i drawsnewidydd redeg, mae ei goiliau mewnol a'i graidd haearn yn cynhyrchu gwres parhaus yn ystod trosi ynni. Mae'r gwres hwn yn cael ei amsugno'n gyflym gan yr olew trawsnewidydd cyfagos, sy'n ehangu wrth i'w dymheredd godi. Mewn tanc olew cwbl gaeedig, byddai ehangu heb ei reoleiddio yn creu cronni pwysau mewnol peryglus, gan beryglu difrod strwythurol neu fethiant. Dyna lle mae'r cadwraethwr olew (tanc ehangu) yn camu yn - a elwir yn aml yn "system resbiradol" y trawsnewidydd.
Mae'r gydran ddiymhongar hon yn cydbwyso pwysau mewnol trwy sianelu olew estynedig i'r cadwraethwr trwy gysylltu pibellau, gan greu gofod ychwanegol y tu mewn i'r prif danc ac atal gorbwysedd. Ei ddyluniad mwyaf clyfar yw lleihau cyswllt uniongyrchol rhwng olew trawsnewidyddion ac aer allanol, yn debyg iawn i sêl gwactod ar gyfer gwin mân. Mae'r rhwystr hwn yn arafu ocsidiad olew yn sylweddol ac yn rhwystro lleithder rhag mynd i mewn i'r tanc. Mae lleithder ac ocsidiad yn ddau o elynion mwyaf perfformiad y trawsnewidydd: unwaith y bydd olew yn diraddio, mae ei alluoedd inswleiddio ac oeri yn gostwng yn sydyn, gan greu peryglon diogelwch difrifol i'r uned gyfan. Am atrawsnewidydd dosbarthu olew trochi wedi'i selio'n llawn, mae'r mecanwaith amddiffynnol hwn hyd yn oed yn fwy hanfodol, gan ei fod yn cadw ansawdd olew ac yn ymestyn bywyd gwasanaeth y trawsnewidydd heb fawr o waith cynnal a chadw.
Y Sentinel Tawel: Taith Gyfnewid Buchholz (Trosglwyddo Nwy)
Os yw'r cadwraethwr olew yn gweithredu fel arbenigwr gofal ataliol y trawsnewidydd, y ras gyfnewid Buchholz yw ei warchodwr diogelwch 24/7, gan warchod rhag diffygion mewnol cyn iddynt waethygu. Yn ystod-gwaith tymor hir, gall deunyddiau insiwleiddio trawsnewidyddion dorri i lawr yn raddol oherwydd gorboethi neu ollyngiad rhannol, gan ryddhau symiau bach o nwy. Mewn senarios mwy difrifol mae - megis -troi cylchedau byr neu-seilio'r craidd haearn mewn sawl pwynt - mae tymheredd uchel yn y pwynt ffawt yn dadelfennu'n gyflym yr olew amgylchynol, gan gynhyrchu llawer iawn o nwy hylosg.
Mae'r holl nwy a gynhyrchir yn codi ac yn cronni ar frig ras gyfnewid Buchholz, sy'n cynnwys fflôt neu fecanwaith baffl wedi'i beiriannu'n fanwl. Pan fydd cyfaint y nwy yn cyrraedd trothwy penodol, mae'n sbarduno'r fflôt i ganu larwm, gan rybuddio -weithredwyr y safle i archwilio'r uned ar unwaith am annormaleddau cudd. Mae hyn yn gweithredu fel synhwyrydd mwg smart ar gyfer trawsnewidyddion, gan ddal problemau yn eu camau cynnar. Ar gyfer diffygion cyflym, difrifol, mae ymchwydd sydyn olew a nwy yn slamio i faffl y ras gyfnewid, gan achosi toriad pŵer ar unwaith a gorchymyn baglu. Mae'r amddiffyniad haen ddeuol - rhybudd cynnar a chau i lawr yn llawn - yn atal methiannau trychinebus yn eu traciau, gan atal tanau, ffrwydradau a thoriadau pŵer eang.
Y Llinell Amddiffyn Olaf: Dyfais Lliniaru Pwysedd (Falf Ddiogelwch / Fent Ffrwydrad)
Hyd yn oed gydag amddiffyniad haenog, gall argyfyngau eithafol ddigwydd. Mae cylched byr mewnol difrifol yn rhyddhau egni enfawr mewn amrantiad, gan orgynhesu olew trawsnewidyddion a'i droi'n anwedd gwasgedd uchel o fewn milieiliadau. Yna mae'r prif danc yn wynebu pwysau eithafol, yn debyg i bopty pwysau gorboethi sydd mewn perygl o fyrstio. Er mwyn cynnwys y sefyllfa waethaf hon, mae - trawsnewidyddion dosbarthu modern - unedau o ansawdd arbennig o uchel gan weithgynhyrchwyr dibynadwy felTrawsnewidydd VKEMae - yn meddu ar gydran diogelwch terfynol sy'n arbed bywyd: y falf lleddfu pwysau (a elwir hefyd yn awyrell ffrwydrad neu bibell ddiogelwch).
Wedi'i osod yn nodweddiadol ar ben y tanc olew, mae'r ddyfais hon yn cynnwys gwydr wedi'i selio neu ddiaffram bregus sy'n parhau i fod ar gau yn ystod gweithrediad arferol. Pan fydd pwysedd mewnol yn ymchwyddo heibio'r terfyn diogelwch a ddyluniwyd, mae'r cymysgedd anwedd olew pwysedd uchel yn torri trwy'r diaffram yn lân, gan fentro'n ddiogel i fyny neu i ardal ddiogel ddynodedig. Mae'r rhyddhad pwysau sydyn hwn yn amddiffyn y prif danc trawsnewidydd rhag rhwyg, gan osgoi difrod costus i offer, gollyngiadau olew, risgiau tân ac amser segur grid estynedig.
Mae'r dyluniad "aberthu'r bach i achub y mawr" hwn yn gyfuniad perffaith o ddoethineb peirianneg a diogelwch ymarferol. Mae diaffram cost isel yn torri i ryddhau pwysau dinistriol, gan gadw craidd drud, cymhleth y trawsnewidydd a strwythur y tanc - yn fantais hanfodol i'rtrawsnewidydd dosbarthu olew trochi wedi'i selio'n llawna ddefnyddir mewn dosbarthu pŵer preswyl, masnachol a diwydiannol.

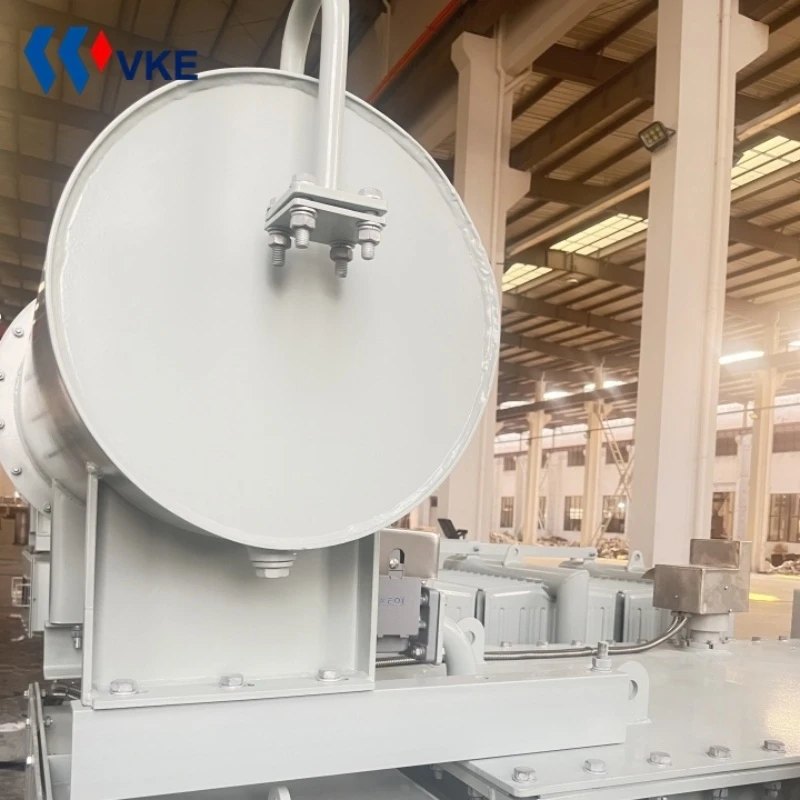

y Ceidwadwr
Mae'n danc bach sy'n gysylltiedig â'r prif danc trawsnewidydd, a ddefnyddir yn bennaf i wneud iawn am y newid cyfaint o olew trawsnewidydd a achosir gan amrywiadau tymheredd. Pan fydd yr olew yn ehangu oherwydd gwres, mae'n llifo i'r cadwraethwr; pan fydd yn cyfangu pan fydd yn oer, mae olew yn llifo'n ôl.
y Ras Gyfnewid Nwy
Mae'n canfod diffygion mewnol trwy synhwyro nwy cronedig neu lif olew sydyn a achosir gan ddiffyg inswleiddio. Pan fydd mân ddiffygion yn digwydd, mae'n sbarduno larwm; ar gyfer cylchedau byr difrifol, mae'n anfon signal taith i dorri pŵer i ffwrdd ar unwaith, gan atal tanau, ffrwydradau a difrod pellach i'r trawsnewidydd.

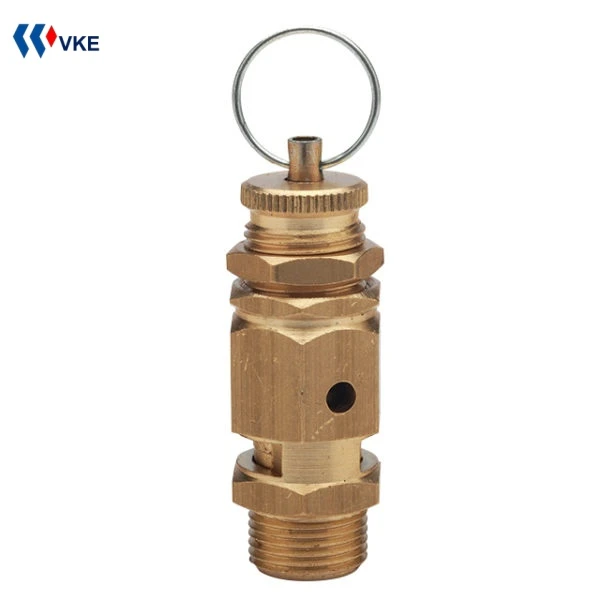

y Dyfais Lleddfu Pwysau
Mae'n parhau i fod ar gau o dan amodau gweithredu arferol. Pan fydd nam mewnol yn achosi cynnydd sydyn, peryglus mewn pwysedd y tu mewn i'r tanc, mae'r falf yn agor yn gyflym i ryddhau'r cymysgedd olew a nwy pwysedd uchel.
Pam mae VKE Transformer yn Blaenoriaethu'r Dyluniad Diogelwch Integredig hwn
Nid yw tanc trawsnewidydd byth yn gynhwysydd metel ar gyfer olew yn unig - mae'n system ddiogelwch fanwl gyda diogelwch rhyng-gysylltiedig, amlhaenog. Mae pob llif olew, newid pwysau a newid tymheredd yn cael ei fonitro a'i reoli gan y cydrannau pwrpasol hyn, gan sicrhau cyflenwad pŵer sefydlog a diogel o gwmpas y cloc. YnTrawsnewidydd VKE, rydym yn ymgorffori'r rhesymeg diogelwch safon uchel hon ym mhob uned rydym yn ei chynhyrchu.
Mae ein trawsnewidyddion yn cynnwys cadwraethwyr olew gradd premiwm, trosglwyddyddion Buchholz dibynadwy a dyfeisiau lleddfu pwysau cadarn, wedi'u peiriannu i fodloni safonau diogelwch a pherfformiad rhyngwladol. Rydym yn canolbwyntio ar ddyluniad cynnal a chadw gwydn, isel, amddiffyniad inswleiddio uwch ac ymateb cyflym i namau, gan wneud eintrawsnewidyddion dosbarthu olew trochi wedi'i selio'n llawndewis y gellir ymddiried ynddo ar gyfer gweithredwyr grid, cyfleusterau diwydiannol a phrosiectau masnachol ledled y byd. Gyda VKE Transformer, nid dim ond prynu cydran pŵer rydych chi'n - rydych chi'n ei fuddsoddi mewn datrysiad pŵer hir-barhaol sydd wedi'i ddiogelu'n llawn sy'n cadw'ch gweithrediadau i redeg yn esmwyth ac yn ddiogel.
P'un ai ar gyfer dosbarthu pŵer trefol, uwchraddio grid gwledig neu gyflenwad pŵer diwydiannol,VKE's olew-newidyddion dosbarthu trochiMae - ein cynnyrch blaenllaw a chraidd - yn cyfuno peirianneg arloesol a rheoli ansawdd trwyadl i ddarparu trawsnewidyddion sy'n blaenoriaethu diogelwch, effeithlonrwydd a hirhoedledd. Wedi'i beiriannu ar gyfer perfformiad sefydlog, colled isel a bywyd gwasanaeth hir,Trawsnewidyddion dosbarthu trochi olew VKEymddiriedir yn eang mewn gridiau cyfleustodau, datblygiadau masnachol a chyfleusterau diwydiannol fel ei gilydd. Archwiliwch ein hystod cynnyrch lawn i ddod o hyd i'r trawsnewidydd delfrydol ar gyfer anghenion eich prosiect.
