Rhagymadrodd

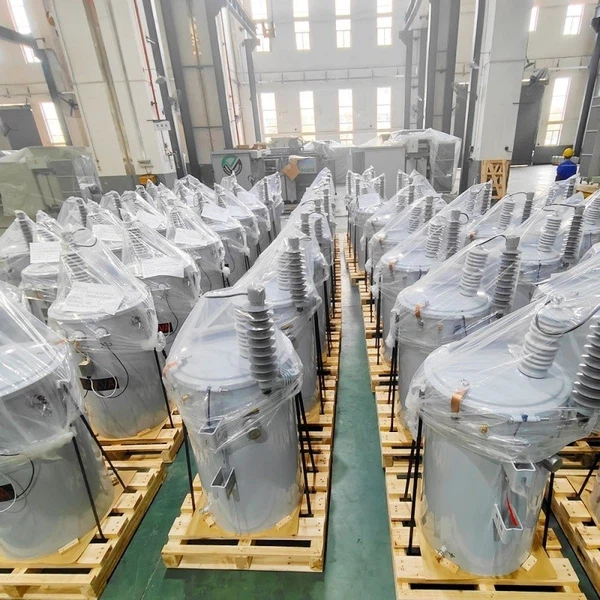

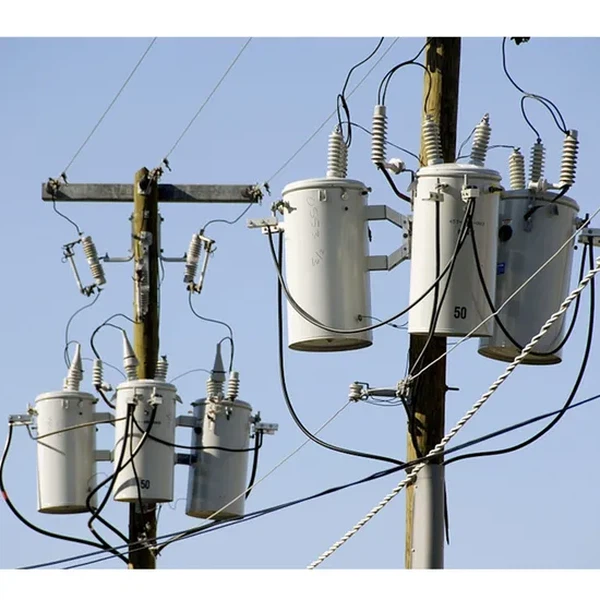

Trawsnewidyddion un cam wedi'u gosod ar bolynyn strwythurol syml ac yn gryno o ran maint. Maent fel arfer yn cael eu gosod mewn modd hongian (ar bolion sengl neu ddwbl) yn agos at y pwyntiau llwyth trydanol, sy'n byrhau'r radiws cyflenwad foltedd isel. Mae hyn yn eu gwneud yn addas ar gyfer moddau cyflenwad pŵer llwyth dosbarthedig, a gallant weithredu naill ai fel unedau un cam neu fel tair uned wedi'u cyfuno ar gyfer gweithrediad tri cham. Ar hyn o bryd, fe'u defnyddir yn eang mewn rhanbarthau fel yr Unol Daleithiau, Canada, Mecsico, De-ddwyrain Asia, a De America.
Sgoriau HV/LV
| Ochr Foltedd Uchel | Ochr Foltedd Isel | Cais / Rhanbarth Nodweddiadol | Amlder | Tapiau (Cyffredin) |
| 2400V | 120/240V | Gogledd/De America - diwydiannol ysgafn, preswyl | 60 Hz | ±5% neu ±2×2.5% |
| 4800V | 120/240V, 240/480V | Gogledd/De America - dosbarthiad canolig | 60 Hz | ±5% |
| 7200V | 120/240V, 347/600V | Mwyaf cyffredin yng Ngogledd America - preswyl a masnachol | 60 Hz | ±5% |
| 7620V | 120/240V, 277V | Gogledd/De America, rhannau o Asia | 60/50 Hz | ±2×2.5% |
| 7970V | 120/240V, 347/600V, 277V | Ardaloedd diwydiannol, cyfateb generadur | 60 Hz | ±5% |
| 14400V | 120/240V, 240/480V | Gogledd America - porthwyr maestrefol, hirach | 60 Hz | ±5% |
| 19920V | 240/480V, 277V, 347/600V | Parciau diwydiannol, masnachol mawr, dosbarthiad HV | 60/50 Hz | ±2×2.5% neu Dim |
Polaredd
Mae gofynion polaredd yn amrywio fesul rhanbarth. Yn ôl IEEE Std C57.12.20, mae gan drawsnewidyddion un cam polaredd adchwanegol a thynnu.
Mae'r safon hon yn nodi y dylai trawsnewidyddion â chynhwysedd Llai na neu'n hafal i 200kVA a foltedd uchel Llai na neu'n hafal i 8660V gael eu gwneud â pholaredd ychwanegyn, tra dylai eraill gael polaredd tynnu.
Llwynis
| Math Bushing | Rhifau Posibl | Disgrifiad / Nodiadau |
| Foltedd Uchel (HV) | 1 (sengl) | Un llwyn ar y clawr uchaf; pen arall wedi'i seilio ar y tanc. |
| 2 (Dwbl) | Mae'r ddau bushings ar y clawr uchaf. | |
| Foltedd Isel (LV) | 2, 3, neu 4 | Fel arfer wedi'i osod ar yr ochr-. Gellir cysylltu dirwyniadau foltedd deuol yn gyfochrog neu mewn cyfres. |
Yn hollol Hunan-Wedi'i Ddiogelu (CSP)
Os oes gan y trawsnewidydd CSP, mae'n cynnwys arestiwr(wyr) a ffiws(iau) ar yr ochr HV, a thorwyr cylched ar ochr LV. Mae arestiwr LV yn ddewisol. Mae PDC yn integreiddio swyddogaethau amddiffynnol lluosog, gan gynnwys amddiffyniad ysgogiad mellt, arwydd gorlwytho, baglu torrwr cylched LV, a gweithrediad ffiws cylched byr - i sicrhau amddiffyniad awtomatig cynhwysfawr i'r trawsnewidydd.
Strwythur
Gellir adeiladu'r newidydd naill ai gyda -math craidd neu gragen-strwythur math. Gall y deunydd craidd fod yn gynfasau aloi amorffaidd neu ddur silicon, ac mae'r ddau fath yn defnyddio dyluniad craidd clwyf gyda chymal agored.
Math craidd: Un craidd gyda dau coil. Fel arfer mae gan y craidd uniad agoriadol{-uchaf, ac mae'r trefniant troellog fel arfer yn dilyn ffurfwedd isel-uchel.
Math cragen: Coil sengl gyda dau graidd. Mae'r craidd yn aml yn cynnwys ochr-cymal agoriadol, a gall y trefniant dirwyn i ben fod naill ai'n isel-uchel-isel neu isel-uchel.
Tanc Olew
Yn gyffredinol, mae'r tanc wedi'i wneud o blât dur rholio oer 2- 3 mm wedi'i ffurfio'n siâp silindrog. Gellir cysylltu'r clawr â'r corff silindrog naill ai trwy fand clampio neu gan strwythur gwasgu. Rhaid i lugiau codi uchaf ac isaf gael eu weldio ar y corff yn unol â gofynion safonol. Mae bwlch aer bach wedi'i gadw ar ben y tanc i ddarparu ar gyfer ehangiad thermol a chrebachiad olew y trawsnewidydd. Yn dibynnu ar ofynion perfformiad, gosodir rheiddiaduron, a all fod naill ai'n esgyll rhychiog neu'n reiddiaduron plât.
Casgliad
Mae dyluniad trawsnewidyddion wedi'u gosod ar bolyn bob amser yn taro cydbwysedd rhwng strwythurau safonol a gofynion wedi'u haddasu. P'un ai'r dewis rhwng y math craidd a'r math o gregyn, neu wahaniaethau o ran maint y llwyni a ffurfweddau PDC, mae popeth yn y pen draw yn gweithredu'n ddibynadwy mewn senarios penodol. Ffocws VKE Transformer yn union yw helpu cleientiaid i gyflawni'r cydbwysedd hwn. Gallwn eich cynorthwyo i drosi gofynion y prosiect yn fanylebau trawsnewidyddion clir, dichonadwy - a sicrhau bod y cynnyrch terfynol yn bodloni disgwyliadau.
